热力直埋管道中节能隔热导向管托的性能作用
河北皓迪管道为您传递正能量，2021我们携手共创辉煌。今日技术小编为您讲解;热力直埋管道中节能隔热导向管托的性能作用，该特性使管道能够适应高地下水位地区的施工条件，给施工带来极大的方便，降低施工成。节能隔热导向管托市场应用范围,正随着城镇集中供热和热电联产的大力发展,热力管道技术在国内得到了广泛的应用。直埋敷设方式以其保温效果好、节能效率高;占地少,不影响市政规划;安装方便,施工周期短;使用寿命长,维护费用低等优点,一出现就得到普遍的青睐。
经过多年生产实践及与研究机构的多次合作，在传统绝热材料配方的基础上，开发出了以多种硅酸盐混合物为基础骨架原料，配以辅料，经过严格的配比混合静压成型烘干检验等多道工艺加工而成。成型后的绝热材料具备硬度高、强度好、导热系数小等特点。隔热管托可分为多种形式，如滑动管托，固定管托，以及导向管托。对于滑动管托来说，底座与管托之间的摩擦系数也是影响管托参数的一个重要性能指标。采用不锈钢板改性聚四氟乙烯板相接触；这样做的目的是大可能减少了管托与底部滑动板之间的摩擦。隔热管托一般安装于室外化工管廊上，工作环境中除有常规的大气腐蚀外，还伴有少量的化学物质腐蚀。若管托外部不采取特种防腐处理措施，往往使用一年下来其外表就锈迹斑斑。

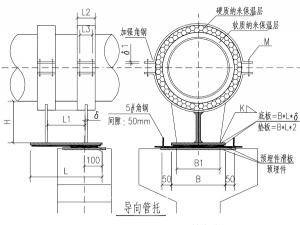

管夹滑动支座多用于对管道固定要求比较严格的管道，管夹式滑动支座可以避免管道左右晃动，同时底部的摩擦副也可以使管道同时滑动。当管夹滑动支座放于支墩或钢结构支架上，支座的导向底板与根部之间如需用垫铁调整高度时，应将导向底板垫紧找平，垫铁与根部及垫铁与导向底板之间均应焊牢。在焊接时，应将滑动板(聚四氟乙烯板)暂取掉，待焊完后才垫入。
技术参数
公称通径Dn(mm) 型号 设 计 位 移（mm） 最大垂直载荷（N） 管中心高度H（mm）
H1 H2 H3
轴向X 径向Y 保温层厚度
A B C D B C 无保温 ≤100 ≤200
600 WM- 50 100 200 400 100 200 122000 670 750 850
700 WM- 50 100 200 400 100 200 155000 750 850 950
800 WM- 50 100 200 400 100 200 212000 800 900 895
技术参数：称通径Dn(mm) 型号 设 计 位 移（mm） 最大垂直载荷（N） 管中心高度H（mm）
H1 H2 H3
轴向X 径向Y 保温层厚度
A B C D B C 无保温 ≤100 ≤200
125 WF- 50 100 200 400 100 200 4620 180 280 375
150 WF- 50 100 200 400 100 200 6500 212 315 425
200 WF- 50 100 200 400 100 200 11200 265 355 475
250 WF- 50 100 200 400 100 200 18500 300 400 500
300 WF- 50 100 200 400 100 200 28500 355 475 560特性
1、导热系数低，保冷断热效果好；
2、超低温（-163℃以下）/高温下，体积安定；
3、抗压性及抗曲性高强；
4、含水率低；
5、火焰阻燃性良；
6、高压注模成型，有各种厚度及层数，配合各种保冷温度的要求；
7、管托各组件，在制造厂组装成坚固的单一结构体，使用寿命长；
8、现场安装迅速、简便又安全，无须改动管线；
9、规格化制造、质量可靠、供货迅速；
