蛭石隔热滑动管托是如何实现其绝热性的？

作者：河北皓迪管道发布时间：2020-12-14

固定节在生产厂家预制而成，长度为2~3 m，主要由保温管、固定钢板、加强肋板组成。管道两端预留一段不做保温层，通过焊接与直埋热水管道连接在一起。
2.3 非绝热固定节热桥产生的原因
固定钢板直接焊接到直埋热水管道的钢管上，钢管内是温度≤130 ℃的热水，热水与钢管、固定钢板接触传热，其传热系数比周围保温层（聚氨酯）的传热系数大，在直埋热水管道内热水与管道外环境（一般按10 ℃考虑）的温差（约120 ℃）作用下，形成固定钢板处较大的热流密度，固定钢板成为热桥。由此而形成直埋热水管道热量损失较大的关键部位，产生固定节热桥效应，影响固定墩以及直埋热水管道的长期稳定运行。需要指出的是，加强肋板不是热桥，因为肋板是埋在保温层（聚氨酯）内，保温层阻断了热量的传递，可以保证加强肋板不形成热桥。
固定墩由钢筋混凝土浇筑而成，钢筋混凝土的热导率一般为1.28 W/（m·K）；直埋热水管道所用的保温层（聚氨酯）的热导率在0.018~0.024 W/（m·K）范围；不同钢材的热导率在13.7~43.6 W/（m·K）范围。可见，钢筋混凝土的热导率与聚氨酯的热导率相差两个数量级，较多的热量从固定节的固定钢板处传至固定墩，增加了直埋热水管道的散热损失。

3.阻断固定节热桥的基本要求
根据文献中的混凝土热导率计算公式［5-6］，采用CFD软件进行建模并数值求解，得到固定墩及其周围土壤的温度场分布情况。结果是：固定墩处的散热量较大，热桥效应比较明显。
一个固定墩的散热量约为13.5 m直埋热水管道的散热量［7］。
因此，需要进一步研究阻断热桥的方法。
为了阻断热桥，需要对固定节采取绝热措施，需要考虑如下问题：
①所选用的方法必须具有良好的绝热性能，有效地阻断热桥。
②固定节整体结构设计应符合直埋热水管道轴向推力要求，即所选用的绝热材料的抗压强度必须满足固定墩稳定运行的抗压强度要求。

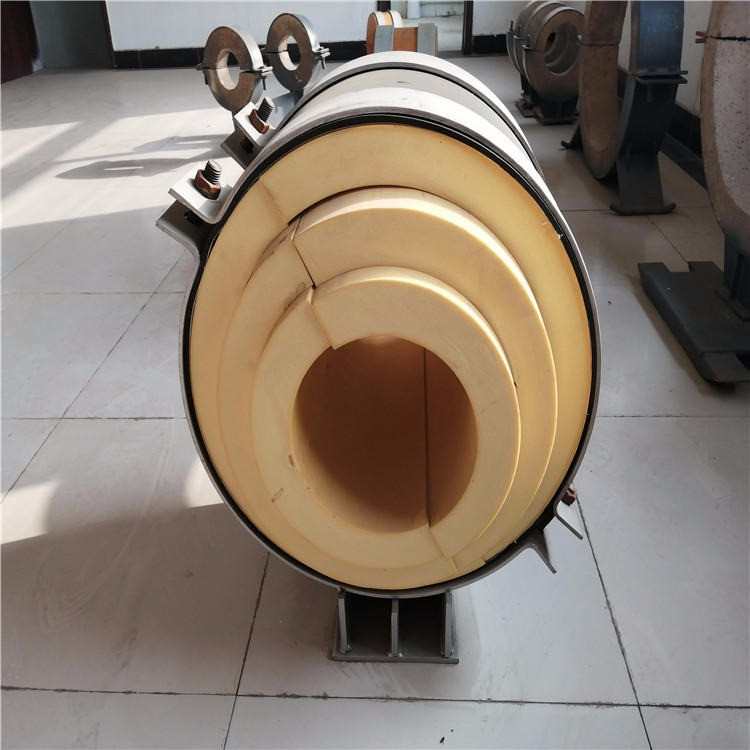

隔热保温管托产品常常应用于管道位移中，现在它的主要类别有水平隔热保温管托、立管隔热保温管托，弯头隔热保温管托。

　　按隔热保温管托性能不同可分为高效保温管托、高效隔冷管托。当然产品的分类不同，其应用也是不同的。不同的隔热保温管托具有不同的性能特点。

　　隔热保温管托主要用于化工、电力、石油、冶金以及需要支撑位移的地方。所以隔热保温管托采用的是优质不锈钢材质，具有以下特点：

　　1、适应能力强。冶金行业中粉尘混杂情况下都能以摩擦力小性能正常工作。

　　2、使用寿命长，耐磨损。管道隔热保温管托一旦安装，很少损坏，减少维护费用，降低成本。
